Уважаемые коллеги, продолжаем тему эксплуатации двухтопливных двигателей WinGD X-DF и сегодня разберем, для чего установлен и как работает Flow Control Valve (FCV) на пилотных насосах DF-двигателей.

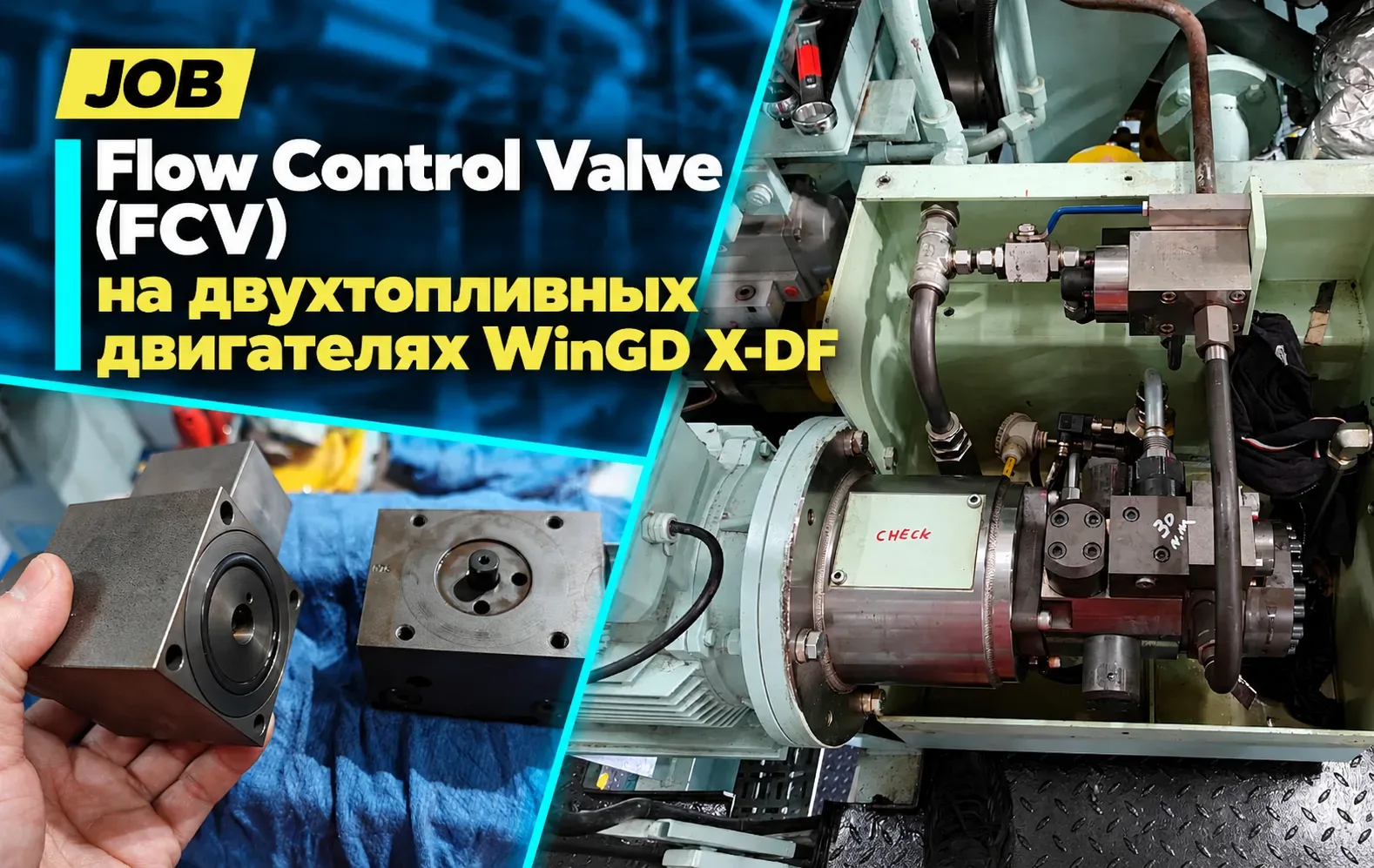

На фото — блок клапана регулирования расхода системы пилотного топлива (Pilot Fuel) двигателей WinGD X-DF. Эта система подает дизельное топливо под давлением до 1000 бар для воспламенения газа в цилиндрах.
Почему он стоит перед насосом (на входе), а не после?
- Защита от перегрева и экономия энергии. Если поставить регулирующий клапан на выходе из насоса, то сам насос будет постоянно работать на максимуме, бесполезно сжимая весь объем топлива до 1000 бар, а клапану пришлось бы сбрасывать излишки высокого давления обратно в контур низкого давления. Это привело бы к колоссальным потерям КПД, критическому перегреву дизельного топлива, падению его вязкости и быстрому выходу прецизионных пар насоса из строя из-за износа и кавитации.
- Установка клапана перед насосом превращает его в «умный дозатор» на линии всасывания (Suction Throttling). Насос забирает из контура низкого давления ровно столько топлива, сколько требуется в данный момент для поддержания давления в системе, и не совершает лишней работы по сжатию.
ШИМ-управление.
Большой соленоид сверху — это электромагнитный пропорциональный клапан. Это «исполнительный орган» узла, который управляется компьютером двигателя — электронной системой управления UNIC (на ранних поколениях двигателей) или WiCE (на современных модификациях X-DF) с помощью ШИМ (Широтно-Импульсной Модуляции). Вместо плавного изменения тока автоматика «щелкает» напряжением 24V с частотой в сотни герц. Изменяя длительность импульсов, система мгновенно подстраивает производительность насоса:
- При переходе на газ и росте нагрузки: Автоматика увеличивает ШИМ-сигнал на соленоиде. Электромагнитная сила преодолевает сопротивление встроенной пружины и смещает регулирующий плунжер, открывая внутренние каналы подачи топлива во всасывающую полость насоса. Насос получает больше топлива на входе, тем самым обеспечивая его повышенный расход при удержании рабочего давления в системе до необходимых 800–1000 бар, что гарантирует стабильное воспламенение газовоздушной смеси.
- При сбросе нагрузки в режиме «газ» или переходе в дизельный режим: Двигателю больше не требуется максимальный расход пилотного топлива. Сигнал на соленоид снижается, встроенная пружина возвращает плунжер, прикрывая (дросселируя) входные каналы. Производительность насоса падает до минимума. При этом система не сбрасывает давление «в ноль». Автоматика продолжает поддерживать базовое давление в рампе (порядка 600–700 бар): микропорции дизельного топлива продолжают подаваться через пилотные форсунки даже при работе на основном жидком топливе. Это критически важно для охлаждения распылителей и предотвращения их закоксовывания нагаром из камеры сгорания.
